Функциональное назначение воздушного шлюза
Аэродинамический тамбур решает комплекс инженерных задач, направленных на сохранение контролируемых параметров среды:
- Стабилизация перепада давления. Устройство поддерживает градиент на уровне 10–15 Па, что гарантирует направленность воздушного потока из более чистой зоны в менее чистую, исключая обратную миграцию загрязнений.
- Физическое и аэродинамическое разделение пространств. Воздушный шлюз предотвращает перенос механических частиц, микроорганизмов и химических испарений между смежными помещениями.
- Обеспечение контролируемого доступа. Перемещение персонала, материалов и оборудования происходит с минимальным возмущением воздушной среды, что критически важно для поддержания стабильности параметров в рабочих зонах.

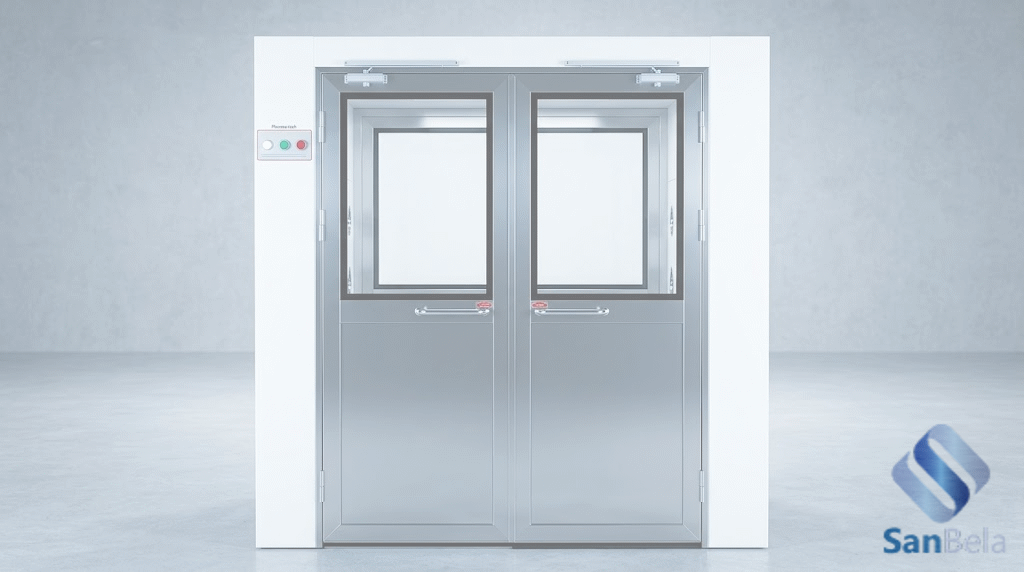

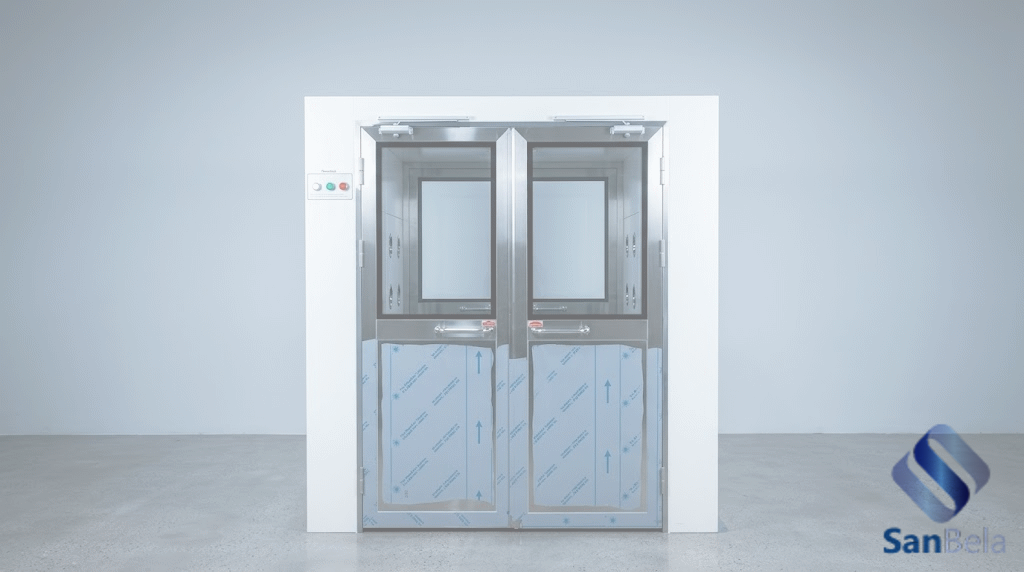

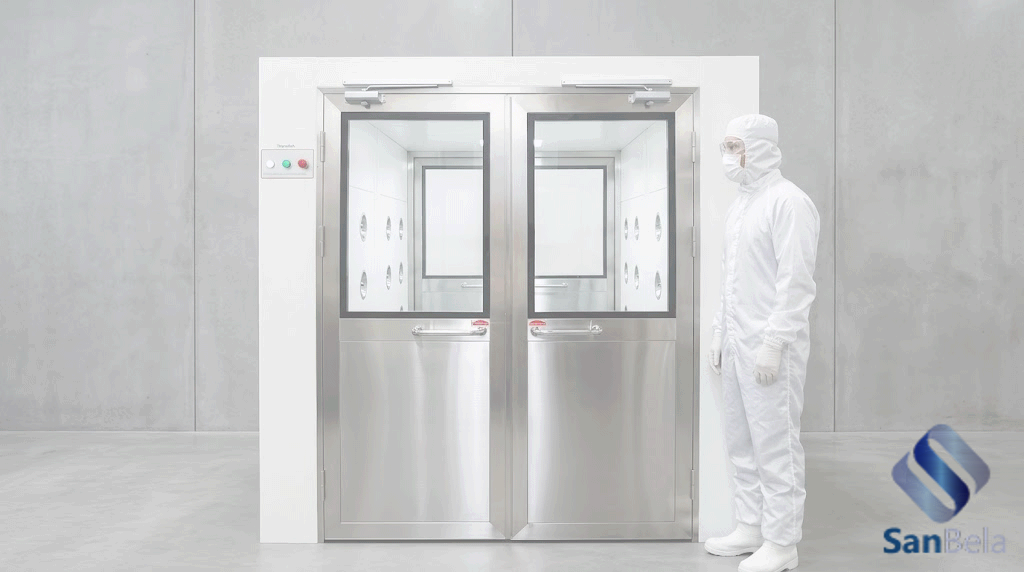

Конструктивные особенности
Конструкция аэродинамического тамбура разработана в полном соответствии с требованиями стандартов GMP и ISO 14644. Основные элементы системы включают: герметичный корпус, интегрированный в ограждающие конструкции помещений;
- последовательно расположенные дверные блоки с уплотнениями, обеспечивающими минимальную воздухопроницаемость;
- систему фильтрации (HEPA/ULPA) для очистки приточного воздуха;
- комплекс контрольно-измерительных приборов для мониторинга давления, температуры и концентрации частиц.
Все компоненты изготавливаются из материалов, не выделяющих собственных частиц, с гладкой бесшовной поверхностью, легко поддающейся дезинфекции и устойчивой к воздействию моющих средств.
Принцип работы системы блокировки дверей
Ключевым элементом управления аэродинамическим тамбуром является автоматизированная система блокировки дверных проёмов. Её алгоритм исключает возможность одновременного открытия двух дверей, что предотвращает прямой переток воздуха и связанные с ним риски контаминации. Процедура работы блокировки включает три последовательных этапа:
- Авторизация открытия первой двери. Дверь со стороны менее чистой зоны разблокируется только при условии, что вторая дверь (со стороны более чистой зоны) полностью закрыта и зафиксирована. Это исключает образование сквозного воздушного канала.
- Аэродинамическая стабилизация буферной камеры. После закрытия первой двери система анализирует параметры внутри тамбура. Стабилизация давления в пределах ±5 Па от заданного значения и отсутствие турбулентных возмущений являются обязательными условиями для продолжения цикла.
- Разрешение на открытие второй двери. После подтверждения стабильности давления и ламинарности потока (в течение 10–15 секунд) система выдаёт сигнал на разблокировку второй двери. Этот временной интервал необходим для удаления остаточных аэрозолей, возникших при открытии первой двери.
Режимы эксплуатации
В зависимости от интенсивности использования и требований к чистоте применяются два основных режима работы аэродинамического тамбура:
| Режим | Характеристика | Применение |
|---|---|---|
| Постоянный подпор | В буферную камеру непрерывно подаётся отфильтрованный воздух с избыточным давлением относительно смежных помещений | Зоны с высокой проходимостью (например, переходы между классами B и A) |
| Циклическая продувка | После каждого закрытия двери выполняется интенсивный цикл воздухообмена (20–30 об/ч) с использованием HEPA/ULPA-фильтров | Зоны с низкой проходимостью, ввод материалов в стерильные пространства, участки с повышенным риском контаминации |
Отрасли применения
- Аэродинамические тамбур-шлюзы находят применение в следующих отраслях:
- Фармацевтика — обеспечение аэродинамической изоляции между зонами классов A/B/C/D в соответствии с требованиями GMP.
- Биотехнологии — защита клеточных культур и биологических материалов от внешней контаминации.
- Микроэлектроника — предотвращение попадания частиц в зоны производства полупроводников и оптических компонентов.
- Медицинские лаборатории — разделение зон с разным уровнем биологической опасности.
Монтаж и ввод в эксплуатацию
- Процесс установки аэродинамического тамбура включает несколько этапов:
- Подготовка проёма с учётом габаритов и нагрузок.
- Монтаж корпуса и дверных блоков с применением герметизирующих материалов.
- Установка системы фильтрации, вентиляторов и воздуховодов.
- Подключение системы блокировки и контрольно-измерительного оборудования.
- Проведение пусконаладочных работ и квалификации (IQ/OQ) в соответствии с требованиями GMP.
- Валидация аэродинамических параметров с оформлением протоколов.
После завершения этих этапов тамбур готов к эксплуатации в составе общей системы обеспечения чистоты.
Аэродинамический тамбур-шлюз — это не просто конструктивный элемент здания, а активный, управляемый и документируемый компонент системы обеспечения стерильности. Его применение позволяет гарантировать соблюдение нормативных требований, минимизировать риски перекрёстного загрязнения и обеспечить стабильность технологических процессов на объектах с высокими требованиями к чистоте. Проектирование, монтаж и квалификация таких систем требуют высокой инженерной компетенции и глубокого понимания отраслевых стандартов. Надёжное оборудование и корректно построенные алгоритмы управления — залог бесперебойной работы производства и безопасности выпускаемой продукции.
